Подрамник под раздаточную коробку Лада ВАЗ Нива 4х4 2121, нива 4х4 ( 2131, 2121 Бронто, 2121, 2121 (Legend)) Металл Дизайн – практичное навесное оборудование на машину, которое позволит усилить нижнюю часть автомобиля и убрать вибрацию на больших скоростях.

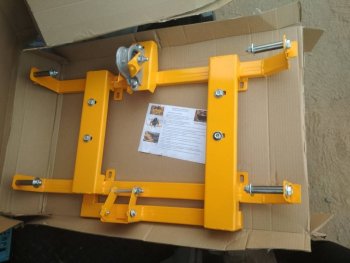

Подрамник под раздаточную коробку Металл Дизайн Лада ВАЗ Нива 4х4 2121, нива 4х4 ( 2131, 2121 Бронто, 2121, 2121 (Legend)) – металлический подрамник в виде каркаса с четырьмя точками крепления, к центральной части которого крепится раздаточная коробка автомобиля. Подрамник позволит усилить конструкцию машины и минимизировать вероятность поломки креплений раздаточной коробки при больших нагрузках. Установка подрамника также убирает вибрацию, которая возникала на больших скоростях в стоковом варианте крепления коробки.
Технические параметры подрамника под раздаточную коробку Лада ВАЗ Нива 4х4 2121, нива 4х4 ( 2131, 2121 Бронто, 2121, 2121 (Legend)) Металл Дизайн:
- Материал изготовления: металл;
- Количество точек крепления: 4 точки крепления к кузову.
- Установка: на болтовое соединение.

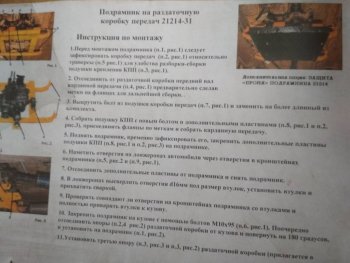

Инструкция по установке подрамника Металл Дизайн Лада ВАЗ Нива 4х4 2121, нива 4х4 ( 2131, 2121 Бронто, 2121, 2121 (Legend)):
- Перед монтажом подрамника (п.1 рис.1) следует зафиксировать коробку передач (п.2 рис.1) относительно траверсы (п.5 рис.1) для удобства разборки-сборки подушки крепления КПП (п.3 рис.1);
- Отсоединить от раздаточной коробки передний вал карданной передачи (п.4 рис.1) предварительно сделав метки на фланцах для дальнейшей сборки;
- Выкрутить болт из подушки коробки передач (п.7 рис.1) и заменить на более длинный из комплекта;
- Собрать подушку КПП с новым болтом и дополнительными пластинами (п.8 рис.1 и п.2 рис.3), присоединить фланцы по меткам и собрать карданную передачу;
- Поднять подрамник, временно зафиксировать его, закрепить дополнительные пластины подушки КПП (п.8 рис.1 и п.2 рис.3) на подрамнике;
- Наметить отверстия на лонжеронах автомобиля через отверстия в кронштейнах подрамника (п.5 рис.2 и п.9 рис.1);
- Отсоединить дополнительные пластины от подрамника и снять подрамник;
- В лонжеронах высверлить отверстия диаметром 16 мм под размер втулок, установить втулки и прихватить сваркой;
- Проверить совпадают ли отверстия на кронштейнах подрамника со втулками и полностью приварить втулки к кузову;
- Закрепить подрамник на кузове с помощью болтов М10*95 (п.6 рис1). Поочерёдно отсоединить опоры (п.2,4 рис.2) раздаточной коробки от кузова и провернуть на 180 градусов и установить на подрамник (п.1 рис.2);
- Установить третью опору (п.3 рис.3 и п.3 рис.2) раздаточной коробки (прилагается в комплекте с подрамником);
- Протянуть все болтовые соединения.
Сертификат соответствияПрименимость:
- Лада ВАЗ Нива 4х4 (ваз niva) 2121 3 дв. дорестайлинг (1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019)
- Лада ВАЗ нива 4х4 (ваз niva) 2131 5 дв. дорестайлинг (1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019)
- Лада ВАЗ нива 4х4 (ваз niva) 2121 Бронто 3 дв. 1-ый рестайлинг (2017, 2018, 2019)
- Лада ВАЗ нива 4х4 (ваз niva) 2121 3 дв. 1-ый рестайлинг (2019, 2020, 2021)
- Лада ВАЗ нива 4х4 (ваз niva) 2121 Бронто 3 дв. 2-ой рестайлинг (2019, 2020, 2021, 2022, 2023, 2024, 2025)
- Лада ВАЗ нива 4х4 (ваз niva) 2131 5 дв. 1-ый рестайлинг (2019, 2020, 2021)
- Лада ВАЗ нива 4х4 (ваз niva) 2131 (Legend) 5 дв. 2-ой рестайлинг (2021, 2022, 2023, 2024, 2025)
- Лада ВАЗ нива 4х4 (ваз niva) 2121 (Legend) 3 дв. 2-ой рестайлинг (2021, 2022, 2023, 2024, 2025)
